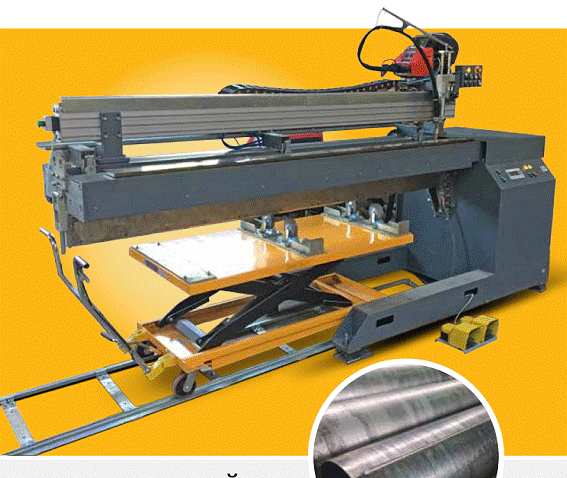

Установка АС308-2500 для автоматичної МИТЬ-зварювання труб.

Модельний ряд автоматичних установок для виконання поздовжніх швів труб, пропонованих ТОВ «НАВКО-ТЕХ», поповнився новою установкою АС308-2500. Вона призначена для МІГ-зварювання труб, круглого і прямокутного перетинів (діаметром або шириною полиці 200...800 мм) з товщиною стінки - 1...4 мм і довжиною до 2500 мм, що виготовляються з низьковуглецевої конструкційної сталі. Установка дозволять зварювати і листовий металопрокат довжиною до 2500мм

Поздовжній шов стикового з'єднання обичайки виконується на мідній водоохлаждаемой підкладці, при цьому кромки фіксуються клавішними притисками. Установка дозволяє виконувати зварювання з вивідними планками на початку і в кінці шва.

Обичайки невеликих розмірів можуть завантажуватися і зніматися вручну без додаткових пристосувань. Для переміщення масивних обичайок установка комплектується спеціальною завантажувальної візком. Це запобігає пошкодження центральної консолі з мідною підкладкою.

Обичайки, мають достатню податливість для їх ручного деформування при зведенні кромок, що зварюються без прихваток. Жорсткі обичайки, які не деформуються вручну, повинні бути зібрані і зафіксовані на окремому робочому місці.

Для зменшення впливу ефекту «магнітного дуття» центральна консоль установки виготовлена з н/ж сталі.

Установка АС308-2500 складається з: - станини, - механізму поздовжнього переміщення пальника, - механізму підйому пальника з двухкоординатным коректором положення, - блоку керування установкою (розташований на станині), - орієнтуючих упорів, - пульта оператора (розташований на механізмі поздовжнього переміщення пальника). - завантажувальної візки, - влаштування автономного рідинного охолодження підкладки, - зварювальної водоохлаждаемой пальника, - комплекту зварювального обладнання ТрансСтил5000 (джерело живлення зварювальний, апаратура подачі дроту, пристрій автономного рідинного охолодження пальника) виробництва фірми Фроніус, Австрія.

Основні характеристики установки:
- завантаження і вивантаження зварюваних обичайок - вручну
- максимальна довжина зварного шва, мм - 2500
- межі регулювання швидкості зварювання, мм/с - 1...60
- привід механізму поздовжнього переміщення пальника - сервопривід
- завдання швидкості зварювання, координат точок початку і кінця зварювання, тимчасових затримок, контроль роботи механізмів - з панелі оператором
- граничні відхилення траєкторії переміщення пальника, мм ± 0,2
- приводи підйому пальника, фіксації вироби, орієнтує упору - пневматичні.

Зварювання здійснюється в автоматичному режимі в наступній послідовності:
- підхід каретки МЛП до точці зварного шва;
- опускання зварювального пальника в початок шва;
- запалювання дуги;
- переміщення пальника вздовж шва зі швидкістю виконання зварювання;
- заварка кратера шва;
- підйом зварювального пальника;
- повернення каретки в початкове положення.

Установка дозволяє безпосередньо з панелі оператора:
- ставити, контролювати і редагувати реальну швидкість зварювання;
- ставити (в мм) довжину зварного шва;
- ставити (у мм) розмір відступу шва з країв обичайки;
- контролювати стан виконавчих механізмів встановлення і керувати ними в ручному режимі;
- задавати тимчасові затримки в циклограмою роботи установки;
- створювати бібліотеку режимів зварювання для різних типорозмірів зварних з'єднань;
- вести облік кількості зварених труб.
